一、建筑能耗監測系統發展背景

在2020年的相關部門的統計數據中，我國建筑能耗占社會總能耗的比例將達到35%左右，超越工業用能，成為用能的第一領域，據了解，根據住房和城鄉建設部統計，建筑能耗占我國能源消費總量28%以上，這對我國能源結構和環保都帶來了一定的壓力，建筑耗能監測系統也在這樣的背景下應運而生。

二、建筑能耗監測系統設計方案概述

?建筑能耗監測系統是用戶端能夠在線上云平臺對建筑耗能進行監測、分析，管理，從而減少不必要的能源消耗達到降本增效的目的，具體來講就是在電能管理系統的基礎上增加了對水、氣、煤、油、熱、冷等不同的能源消耗數據進行集中采集與分析，聚焦智能建筑用戶的集中數據采集、數據管理、數據分析、能耗控制等需求。從而實現對建筑物供電、供水、供氣、供熱、設備運行狀態進行無死角、全方位、全參數實時監測，為降低建筑能耗提供精確的數據支持和依據。建筑能耗監測系統核心部分就是領祺科技邊緣計算網關PBox2320實現數據無線高效傳輸，數據邊緣分析處理，將各種能耗數據高安全加密傳輸至監控中心。

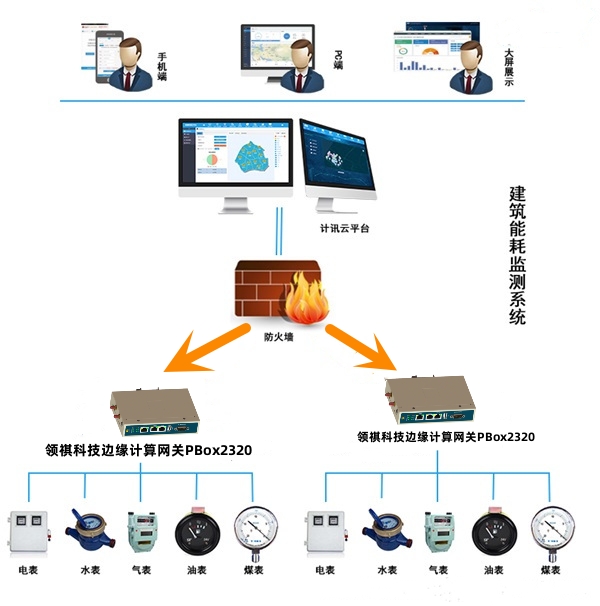

三、建筑能耗監測系統設計方案系統組成

??建筑能耗監測系統由：數據采集系統、數據傳輸通訊層、云平臺監測/站控管理中心三部分組成。

??

1、數據采集系統

??數據采集終端，主要由智能儀表組成：電表、水表、氣表、油表等。

2、網絡通訊層

??該層是數據信息交換的橋梁。

??領祺科技邊緣計算網關PBox2320通過4G網絡無線傳輸，將現場設備回送的各項能耗數據信息進行采集、分類和傳送，轉達上位機對現場設備的各種控制命令。

3、云平臺/站控管理中心

??云平臺/管理中心中心是系統的“大腦”，負責對數據采集器命令下達、數據采集接收、數據存儲、數據處理、數據分析，并以報表、圖形、聲音等方式展示給用戶。

??服務器：云服務器，常規能聯網的計算機即可，無需用戶額外架設服務器設備;

??應用軟件：能耗監測系統。

??客戶端設備：計算機或手機設備，聯網登錄系統可隨時查看能耗數據。

??四、建筑能耗監測系統功能

??1、實時監測所有建筑低壓總進線、總進水管、總暖氣管，獲得建筑總用電量、用水量、用氣量和用暖量，并自動折算成相應的標準煤消耗量。

??2、系統可以根據分類能耗的支路名稱查詢用能情況，顯示當日和當月的用能峰值。

??3、通過對建筑物能耗系統的全參數、全過程集中管理和控制，實現公共建筑的節能運行管理功能。

??4、系統可通過商用數據庫軟件建立歷史數據庫，歷史數據庫能保存10年以上的數據內容。

??5、建筑能耗在線監測系統支持報警功能，能對每一監測的參數進行初級報警設置和高級報警設置。

五、建筑能耗監測應用場景

? 1)辦公建筑(商務辦公、國家機關辦公建筑等)

? 2)商業建筑(商場、金融機構建筑等)

? 3)旅游建筑(賓館飯店、娛樂場所等)

? 4)科教文衛建筑(文化、教育、科研、醫療衛生、體育建筑等)

?5)通信建筑(郵電、通信、廣播、電視、數據中心等)

? 6)交通運輸建筑(機場、車站、碼頭建筑等)
